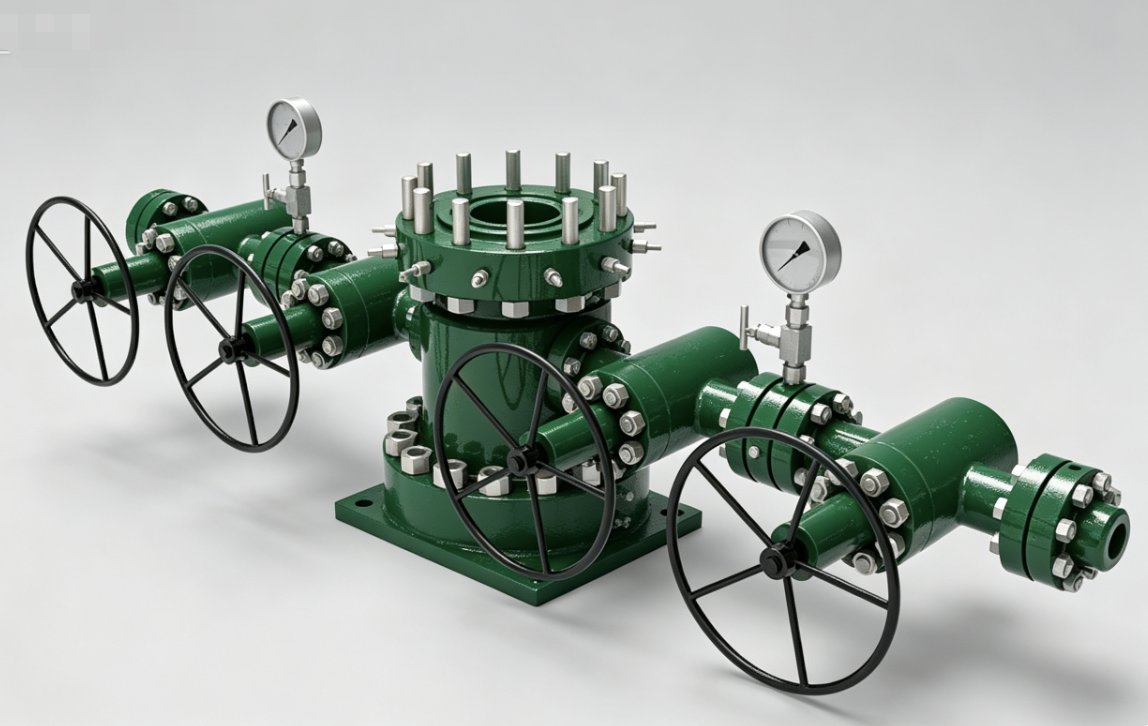

API 6A Cabeca Tubing (Tubing Head)

Marca: CAMTOP SHANGHAI | Certificacao: API 6A, NACE MR0175

Descricao

A Tubing Head CAMTOP API 6A e instalada acima do casing head e inclui tubing head spool e tubing hanger. O tubing hanger e usado para pendurar a tubing string interna e vedar o espaco anular entre tubing e casing.

E usada para well flushing em circulacao direta e reversa, observacao de casing pressure e varias tarefas atraves do tubing e casing annular space. Quando o poco e completado, a tree e instalada no topo da head com tubing head adapter. Prover um meio de suportar e testar os BOPs durante a completacao do poco.

O tubing head elimina o problem de “wedgelocking” do bowl protector, BOP test plugs e tubing hangers. Vantagens adicionais: valve removal (VR) threads sao standard em todos os flanged ou studded tubing head outlets.

Variantes de Tubing Head Spool

• Mandrel Type (PTHSM) – tipo mandrel
• Wrap Around Type (PTHSW) – envoltoria
• Extended Neck Type (PTHSE) – pescoco extendido
• Single-Stage – simples
• Multi-Stage – multiplo

Especificacoes Tecnicas

Tamanhos (Nominal Diameter)

Configuracoes Tipicas (PTHS)

Bottom Connections

• Welded Type
• Slips Type
• Thread Type

Top Connections

• Bolt-through flange
• Clamp Hub
• Studded flange
• Lock-down screw (standard para tubing hanger)

Caracteristicas

• Straight bore profile com 45 deg landing shoulder
• Lock-down screws para segurar tubing hanger
• Secondary seal test port
• Grease fitting para teste
• Valve Removal (VR) threads standard
• Material certificado NACE MR0175

Aplicacoes

• Wellhead Assembly
• Christmas Tree
• Onshore / Offshore production
• High-pressure high-temperature wells
• Sour service (H2S / CO2)

Preco

R$ 18.000 – R$ 85.000 / Unidade

Preco varia conforme pressao, tamanho e tipo de conexao. Pedido minimo: 1 Unidade. Prazo: 25-45 dias.
