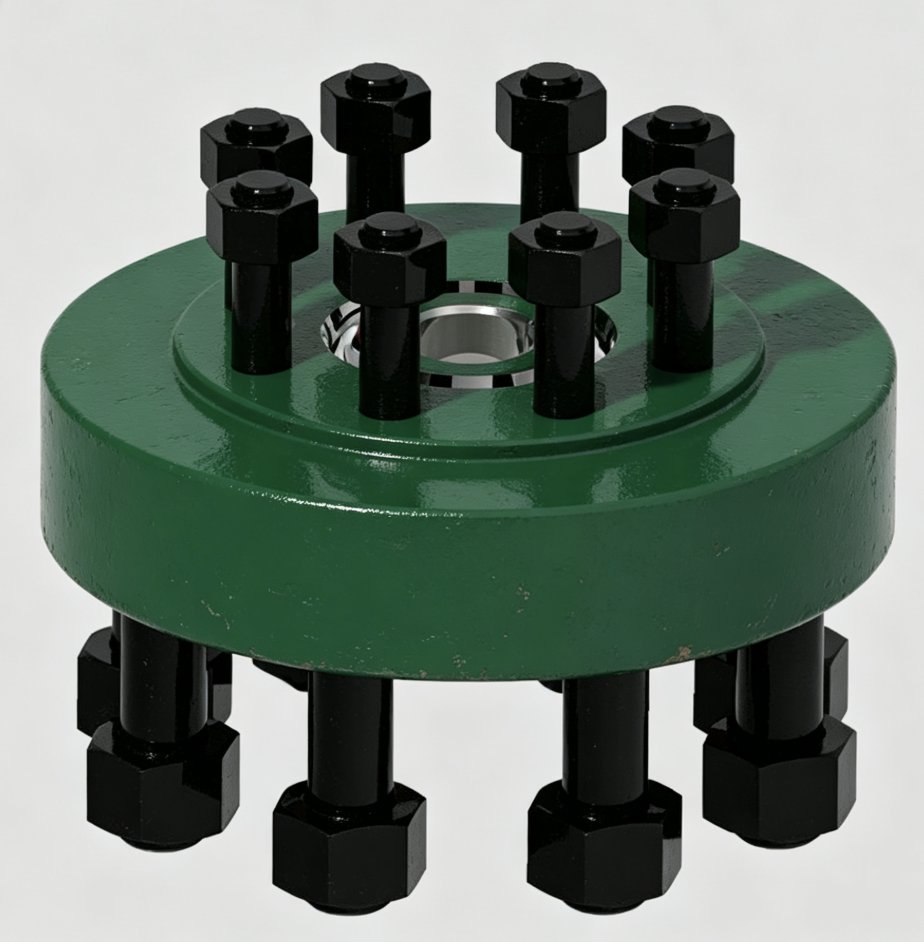

Conexao transicao flange • Tamanhos e pressoes diferentes • 2.000 – 20.000 PSI
| Caracteristica | Descricao |
|---|---|
| Transicao de Flanges | Conecta flanges de diferentes tamanhos nominais e/ou pressoes de trabalho. |
| Bore Passante | Through bore liso + ring groove (RTJ) em cada lado para selo metalico. |
| Studs Pre-instalados | Vem com tapped end studs + nuts Zinc / Cadmium / Xylan coated. |
| Espessura Customizada | Total flexibilidade de T (espessura) conforme restricoes de espaco. |
| Sem Soldagem | Elimina solda em campo, reduz tempo e elimina hot work em plataformas. |
| Diferente de Spacer Flange | Os lados podem ter tamanhos/pressoes diferentes (spacer tem lados iguais). |
| Sour Service H2S | NACE MR0175 / ISO 15156 para ambientes com H2S / CO2. |
| Corrosion Resistance | SS 316L ou Inconel 625 overlay opcional para vida util extendida. |
| Componente | Material | Funcao |
|---|---|---|
| DSAF Body (corpo forjado) | AISI 4130 liga forjado | Flange com bore passante + grooves ambos os lados |
| Ring Gaskets (RTJ) | Inox 316L / Inconel 625 | Selo metalico energizado em cada face |
| Tapped End Studs | AISI 4140 / B7 / B16 / B7M | Studs roscados para fixacao (pre-instalados) |
| Hex Nuts | Aco 2H / 2HM | Porcas compat com ASME B18.2.2 |
| Stud/Nut Coating | Zinc / Cadmium / Xylan | Anti-corrosao + anti-galling para facilidade de manuseio |
| Parametro | Valor / Opcoes |
|---|---|
| Padrao | API Spec 6A, NACE MR0175 / ISO 15156, ISO 9001, ISO 14001, ANSI |
| Material | AISI 4130 liga forjado (padrao); 316SS, Inconel 625 (opcional) |
| Material Class | AA, BB, CC, DD, EE, FF, HH |
| Temp Class | K, L, N, P, R, S, T, U, V, X |
| Working Pressure | 2.000 – 20.000 PSI |
| Tamanhos (Nominal Bore) | 1-13/16″ – 30″ |
| Pressure Combinations | Lados podem ter 2K/3K/5K/10M/15M ate 20K qualquer combinacao |
| PSL | PSL 1, PSL 2, PSL 3, PSL 3G, PSL 4 |
| PR | PR 1, PR 2 |
| Temperatura | -46°C a +121°C (Classe LU) |
| Gasket Type | RTJ (ring type joint), BX (pressao extra) |
| Stud Coating | Zinc / Cadmium / Xylan coated |
| Working Medium | Oleo, Gas Natural, Lama, Gas com H2S / CO2 |
| Identification | ID unico + serial number + rastreamento MTC |
| Conexao Top | Conexao Bottom | Espessura T (mm) | Aplicacao Tipica |
|---|---|---|---|
| 2-1/16″ – 5M | 3-1/8″ – 5M | 70 | Low pressure wellhead transition |
| 2-1/16″ – 10M | 4-1/16″ – 10M | 80 | HP manifold conexao |
| 3-1/16″ – 10M | 4-1/16″ – 10M | 130 | High pressure Christmas Tree |
| 3-1/16″ – 10M | 4-1/16″ – 5M | 80 | Reducer combinado |
| 4-1/16″ – 5M | 2-1/16″ – 5M | 75 | Reverse transition |
| 4-1/16″ – 5M | 3-1/8″ – 5M | 83 | Step-down adapter |
| 7-1/16″ – 5M | 13-5/8″ – 5M | 150 | Casing head to tubing head |
| 11″ – 5M | 13-5/8″ – 5M | 144 | Stack transition |
| 11″ – 15M | 18-3/4″ – 15M | 256 | HP production spool |
| 13-5/8″ – 10M | 11″ – 10M | 267 | Reverse adapter |
| 13-5/8″ – 5M | 18-3/4″ – 15M | 256 | Casing spool to BOP |
| 21-1/4″ – 2M | 18-3/4″ – 15M | 256 | Drilling spool adapter |
| 30″ – 3M | 21-1/4″ – 2M | 175 | Conductor casing transition |
| Tipo | Descricao | Aplicacao |
|---|---|---|
| Size-Step DSA | Tamanhos diferentes dos dois lados (e.g., 4-1/16″ -> 7-1/16″) | Reducao ou expansao em wellhead stack |
| Pressure-Step DSA | Pressoes diferentes dos dois lados (e.g., 5M -> 10M) | Transicao entre sistemas de pressao |
| Combined Step DSA | Tamanho E pressao diferentes | Combinacao HP para conexao manifolds |
| Spacer (lados iguais) | Espacador padrao com mesmo tamanho/pressao dos dois lados | Ajuste de altura simples |
| Coiled Adapter | Curto, compacto, com face simples | Espacos muito reduzidos em rigs |
| Caracteristica | DSA | Spacer Flange |
|---|---|---|
| Lados iguais? | Nao (diferentes) | Sim (iguais) |
| Mudar tamanho? | Sim, via diferentes de furos | Nao, so ajusta altura |
| Mudar pressao? | Sim | Nao |
| Restricao de espaco? | Espessura customizada | Espessura variavel |
| Custo | Medio – dependente de combinacao | Baixo – simples |
| Item | Especificacao |
|---|---|
| Teste Hidrostatico | API 6A – 1.5x WP de cada lado, 30 min hold, 100% lote |
| Hardness Test | Brinell / Rockwell por lote, conforme material class |
| PMI | 100% PMI ASTM E572 |
| UT | 100% UT deteccao de defeitos internos ASME V |
| MT/PT | Surface defect inspection |
| Dimensional | Conforme API 6A Bore/face dimensoes + ring groove |
| Stud Bolts Torque | Cada stud testado para resistencia mecanica |
| Certificado | EN 10204 3.1 MTC + API 6A traceability + ID unico |
|
• Wellhead Assembly – transicao entre Casing Head, Tubing Head, Christmas Tree • Choke & Kill Manifolds – adaptacao de tamanhos/pressoes • BOP Stack – conexoes intermediarias entre preventers • Drilling Spools – adaptacao em drill floor • Production Trees – tamanho/pressao customizada • Wellhead Equipment – transicao casing strings • Coiled Tubing Manifolds – restricao de espaco • Offshore Platforms – substituicao sem hot work • Shipbuilding & Pipe Projects – industria conexao alta pressao |
Cotacao com tamanho, pressao e espessura customizada
