Choke Control Panel (Painel de Controle Hidraulico)

Controle remoto de choke / kill • Hidraulico / Pneumatico • SS 304 Enclosure • Certificacao API 16C

Visao Geral

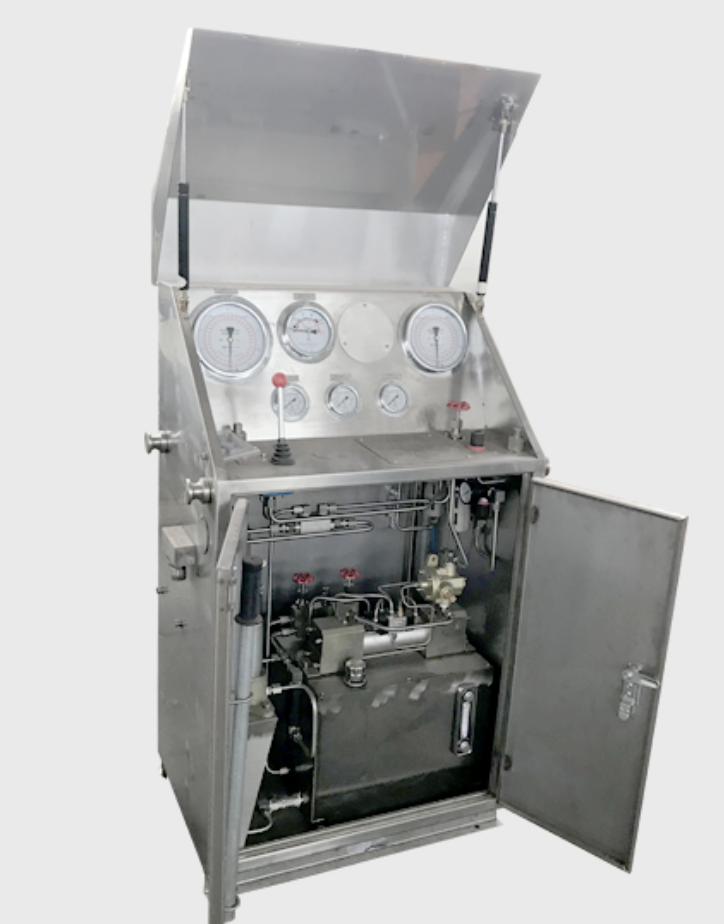

O Choke Control Panel CAMTOP permite controle remoto seguro de valvulas choke / kill manifold, com paineis individuais para cada choke valve (HP / LP, choke / kill). Construido em aco inox SS 304 para resistencia em ambientes offshore corrosivos, integra gauges de pressao, manometros, valvulas hidraulicas / pneumaticas, e controle centralizado (joystick / lever). Atende API 16C para aplicacoes em manifolds de alta pressao. Distancia de operacao tipica 30-50 metros do manifold.

Caracteristicas Principais

Caracteristica	Descricao
Controle Remoto Seguro	Operacao manifold a 30-50m de distancia, fora da zona perigosa.
SS 304 Enclosure	Gabinete em aco inoxidavel SS 304, NEMA 4X (IP66) resistente a corrosao.
Hidraulico / Pneumatico	Atuacao por sistema hidraulico (3.000 PSI) ou pneumatico (100-150 PSI).
Multi-Pressure Indicators	Manometros de pressao poco, casing, manifold, choke line, kill line.
Joystick / Lever Control	Comando individual choke ou kill via joystick de 4-vias.
API 16C Certification	Atende API 16C para choke manifold control.
Sour Service	NACE MR0175, materiais compativeis com H2S / CO2.
Customizavel	Configuracao customizada ate 6+ valvulas + gauges.

Componentes do Choke Control Panel

Componente	Material / Espec	Funcao
Enclosure (Gabinete)	SS 304 (opcional SS 316), espessura 3mm	Protecao IP66 (NEMA 4X), pintado opcional
Hinged Door / Tilt Top	SS 304 dobradicas inox	Acesso aos componentes + ajuste de pressao visual
Pressure Gauges	Inox + glicerina preenchido, 4″-6″ dial	Mostra pressao pocas / manifold / choke line
Joystick Controllers	Aluminio aero + gland IP65	Abre / fecha choke / kill valves, 4-way
Hydraulic Directional Valves	SS 316 corpo, 3.000 PSI	Comando hidraulico do atuador do choke valve
Pressure Regulator	SS 316 com gauge	Regula pressao do sistema hidraulico interno
Manifold Block Hidraulico	SS 316 usinado	Combina hidraulico para joysticks
3-Valve Manifold (sense)	SS 316 manifolds	Conexao dos manifolds de processo (HP/LP/Kill)
Hydraulic Tubing	SS 316L, 1/4″ a 1/2″ OD	Linhas hidraulicas para atuadores no manifold
Indicators (Open/Close)	LED / position transmitter	Indicacao remota de posicao dos valves

Especificacoes Tecnicas

Parametro	Valor / Opcoes
Padrao	API Spec 16C, NACE MR0175 / ISO 15156, IEC 60079 (ATEX Zona 1/2 opcional)
Enclosure Material	SS 304 (padrao); SS 316 / SS 316L opcional
Protection Rating	IP66 (NEMA 4X), anti-corrosion powder coating opcional
Atuacao Tipo	Hidraulico (3.000 PSI recommended) ou Pneumatico (100-150 PSI)
Numero Valvulas	1-6 (customizavel): HP choke, LP choke, Kill, Wing, etc.
Pressure Indicators	2″-6″ face, glicerina, 0-15.000 PSI tipicos
Controle	Joystick 4-way per valve (open / close) + position feedback
Distance Operation	Padrao 30m, ate 50m+ sem perda de sinal
Hydraulic Supply Pressure	2.000 – 3.000 PSI (regulado internamente)
Hydraulic Fluid	Oleo mineral ou sintetic (silicone-free)
Temp Operacao	-20°C a +60°C (Standard); -40°C a +70°C opcional
Process Connection	1/2″ NPT-F (sense lines), 1/4″ NPT-F (hidraulic lines)
Dimensions (padrao)	1200 x 800 x 400 mm (customizavel ate 1800 x 1000 x 500)
Weight	80 – 250 kg dependendo da configuracao
Certificacao	EN 10204 3.1 + API 16C compliance + NACE optional

Configuracoes Padrao

Modelo	Valvulas Controladas	Gauges	Aplicacao Tipica
Panel-1V	1 (HP ou LP Choke)	2 (mano + gauge)	Single Choke Manifold
Panel-2V	2 (HP + LP Choke)	3 (mano + 2 gauges)	Standard Choke Manifold
Panel-3V	3 (HP + LP + Kill)	4	Choke & Kill Manifold padrao
Panel-4V	4 (HP + LP + Kill + Swab)	5	Full Choke / Kill / Swab control
Panel-6V	6 (HP + LP + Kill + Swab + Wing + ESD)	6	Complete wellhead control system
Custom	Ate 6+ (consult)	Custom	Per project specification

Aplicacoes

• Choke Manifold (HP / LP) – controle remoto de opening/closing
• Kill Manifold – operacao de kill line pressurizada
• Production Manifolds – controle de choke de producao
• Well Testing – controle durante burn / flaring
• Workover Operations – controle seguro durante intervencao
• Drilling Operations – emergency shutdown rapido
• Offshore Platforms – distancia de operacao em plataformas
• Onshore Wells – fora da area perigosa
• H2S / CO2 Service – materiais NACE compativeis

Testes e Inspecao

Item	Especificacao
Pressure Test (hidraulico)	1.5x working pressure 30 min, todas as linhas
Function Test	Operacao joystick open/close em mock manifold
Gauge Calibration	Calibraao contra padrao NIST, certificado ISO 17025
Leak Test (enclosure)	Teste IP66 com spray agua
Material PMI	100% PMI ASTM E572 no SS 304 enclosure + SS 316 valvulas
Certificado	EN 10204 3.1 MTC + API 16C compliance

Por que escolher a CAMTOP?

Diferenciais:
• SS 304 enclosure – resistencia maritima / offshore / tropical
• Painel unico ou ate 6+ valvulas com gauges por configuracao
• Hidraulico (3.000 PSI) ou Pneumatico (100-150 PSI)
• NACE MR0175 sour H2S service disponivel
• Distance operation 30-50m padrao, customizavel
• Joystick 4-way per valve + position feedback digital
• Compatibilidade dimensional com qualquer choke manifold
• Suporte tecnico + treinamento operacional incluso
