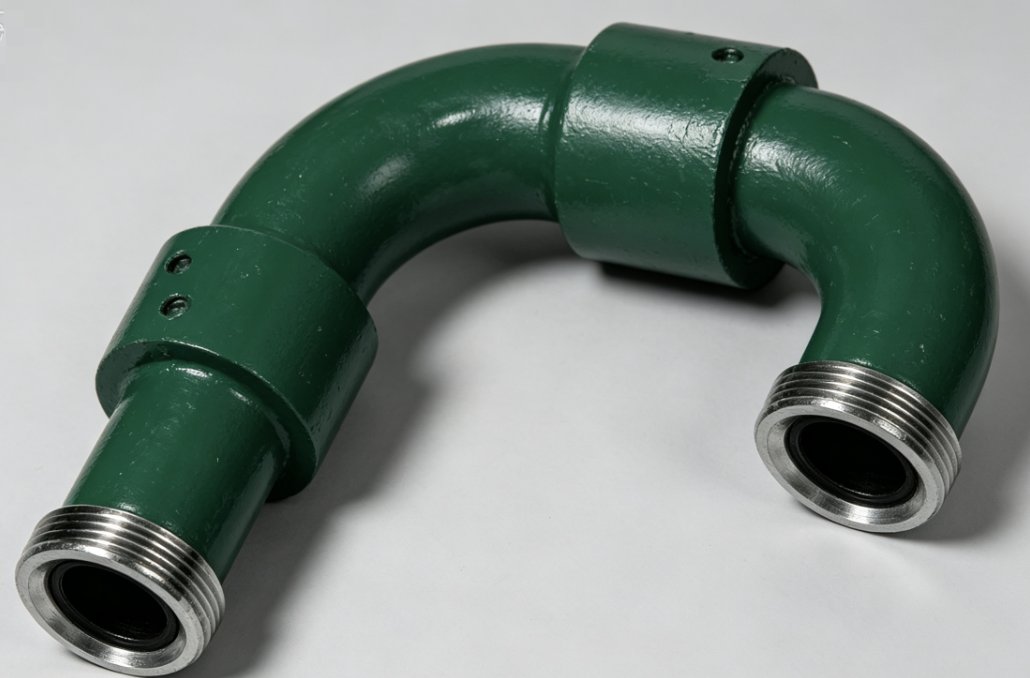

API 6A Swivel Joints (Juntas Rotativas Chiksan)

Long Sweep • Short Radius • Ball-Bearing Integral • 6.000 – 20.000 PSI

Visao Geral
Swivel Joints CAMTOP sao conexoes rotativas com rolamento de esferas (ball-bearing) que permitem 360° de rotacao continua em sistemas de alta pressao. Manufacturados com aco de alta resistencia (liga), sao ideais para ambientes abrasivos como fracturing, cementing, acidizing e outros servicos de alta pressao. Disponivel em Long Sweep (raio longo), Short Radius (raio curto), e Quadrate para tamanhos ate 8″.

Caracteristicas Principais

Caracteristica	Descricao
Rotacao 360°	Permite movimento continuo de rotacao para conexao flexivel em espaco limitado.
Rolamento Esferas Integral	3 ball-race design com excelente carga radial e vida util longa.
Long Sweep / Raio Longo	Minimiza choque de fluido; melhor resistencia a erosao por scouring.
Short Radius / Raio Curto	Para operacoes em baixa pressao ou espaco limitado.
Sour Service H2S	Material NACE MR0175 / ISO 15156 para ambientes com H2S / CO2.
Quadrate Grande	Versao ate 8″ para grandes frac manifolds.
Blow-out Prevention	Pecas de borracha sintetica com orificio de alivio e metal back-up ring.
Low Maintenance	Basta lubrificar para operacao normal; longa vida util.

Models / Styles / Pressao por Cor

Cor	CWP (psi)	Material	End Connection	Tamanhos (in)
Azul (Lower Pressure)	1.000	Carbon Steel	NPT, Beveled welding	3/4, 1, 1-1/4, 1-1/2, 2
Prata (HP Short Radius)	6.000	Liga Alloy Steel	Female LP / Fig.602	1, 1-1/4, 1-1/2, 2, 3, 4
Verde Oliva (Sour)	7.500	Liga Alloy Steel	Fig.1002 Union	2, 3, 4
Verde Oliva (Sour)	10.000	Liga Alloy Steel	Fig.1502 Union	2, 3, 4
Preto	10.000	Liga Alloy Steel	Female LP / Fig.1002	2, 3, 4
Verde Oliva (Sour)	15.000	Liga Alloy Steel	Fig.2002 Union	2, 3, 4
Vermelho	15.000	Liga Alloy Steel	Fig.1502 Union	2, 3, 4
Azul Claro (EHP)	20.000	Liga Alloy Steel	Fig.2002 Union	2, 3

Especificacoes Tecnicas

Parametro	Valor / Opcoes
Padrao	API Spec 6A / API Spec 16C, NACE MR0175 / ISO 15156
Material Body	Aco Liga Forjado AISI 4130 / 4140
Material Low Pressure	AISI 4130 / ASTM A105 / Carbon Steel
Working Pressure	1.000 – 20.000 PSI (CWP)
Tamanhos	3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 3″, 4″, ate 8″ (Quadrate)
Temperatura	-30°C a +200°C (Standard); -46°C a +121°C (LU Class)
Temp Class	P, Q, R, S, T, U
Material Class	AA, BB, CC, DD, EE
PSL	PSL 1, PSL 2, PSL 3, PSL 4
PR	PR 1, PR 2
End Connections	Hammer Union (Fig.602/1002/1502/2002/2202), NPT, Line Pipe Thread, Beveled Welding
Styles Disponiveis	Style 10, 20, 30, 40, 50, 60, 70, 80, 100
Configuration	Male x Female (MxF), Male x Male (MxM)
Working Medium	Oleo, Gas Natural, Lama, Gas com H2S / CO2 (sour service)
Identification Number	Cada swivel joint tem ID unico + rastreamento MTC completo

Models / Long Sweep vs Short Radius

Tipo	Caracteristica	Aplicacao
Long Sweep / Raio Longo	Raio longo – minimiza choque fluido, maior resistencia a erosao	Frac manifold HP, alta vazao, abrasive services
Short Radius / Raio Curto	Raio curto – geometria compacta, 90° fechado	Espaco limitado, baixa pressao, manifolds compactos
Quadrate (Large)	Angulo 90° ate 8″, suporta alta vazao	Large frac manifolds, flowlines, manifolds grandes

Fig 1502 Chiksan – 3″ Dimensoes Tipicas (Style 30)

Tipo	Diametro	Comprimento (L)	Alt. Maxima (H)	Peso (lbs)
Style 10 Long Sweep	3″	24″	14″	62
Style 20 Long Sweep	3″	21″	12″	55
Style 30 Long Sweep	3″	20″	11″	52
Style 50 Short Radius	3″	13″	9″	38
Style 100 Quadrate	3″	15″	15″	55

Testes e Inspecao

Item	Especificacao
Teste Hidrostatico	API 6A / 16C – 1.5x CWP por 30 min, 100% do lote
Rotacao em Carga	360° rotacao continua a working pressure, sem vazamento
PMI	100% Positive Material Identification ASTM E572
UT / MT	Surface e subsurface inspect conforme ASME V
Teste Torque	Teste de torque da rosca para garantir resistencia
Dimensional	Wall thickness uniformes (diferenca menor que FMC std)
Certificado	EN 10204 3.1 MTC + API 6A traceability + ID unico

Aplicacoes

• Frac Manifolds – Fracturing de 15K PSI (Fig 1502)
• Cementing Units – Cabeca cimentacao, rotacao bombas
• Acidizing & Stimulation – Injecao acido em pocos productores
• Well Testing – Linhas de teste de poco (test manifolds)
• Coiled Tubing Operations – Conexao flexivel em unidade CT
• Drilling Floor Manifold – Interconexoes perfuracao
• Production Manifold – Alta pressao, sistemas rotativos
• Sour Gas Service (H2S / CO2) – Com material NACE
• Steam Injection – Servicos pesados thermal recovery

Por que escolher a CAMTOP?

Diferenciais:
• Compatibilidade 100% FMC Chiksan / SPM / ANSON
• Integridade total – ball-race 3-pistas para suportar carga pesada
• Wall thickness uniformes (NC machining), maior vida util
• Blow-out prevention system com rubber seal + metal ring
• 8 modelos / 9 styles / 8 cores para cada pressao
• Sour service certificado NACE MR0175 / ISO 15156
• ID unico + rastreamento MTC completo

Interessado em Swivel Joints API 6A?

Cotacao rapida por estilo / tamanho / pressao

Solicitar Cotacao
WhatsApp +86 186 2172 3891

Email: SALES@CPOSL.COM
