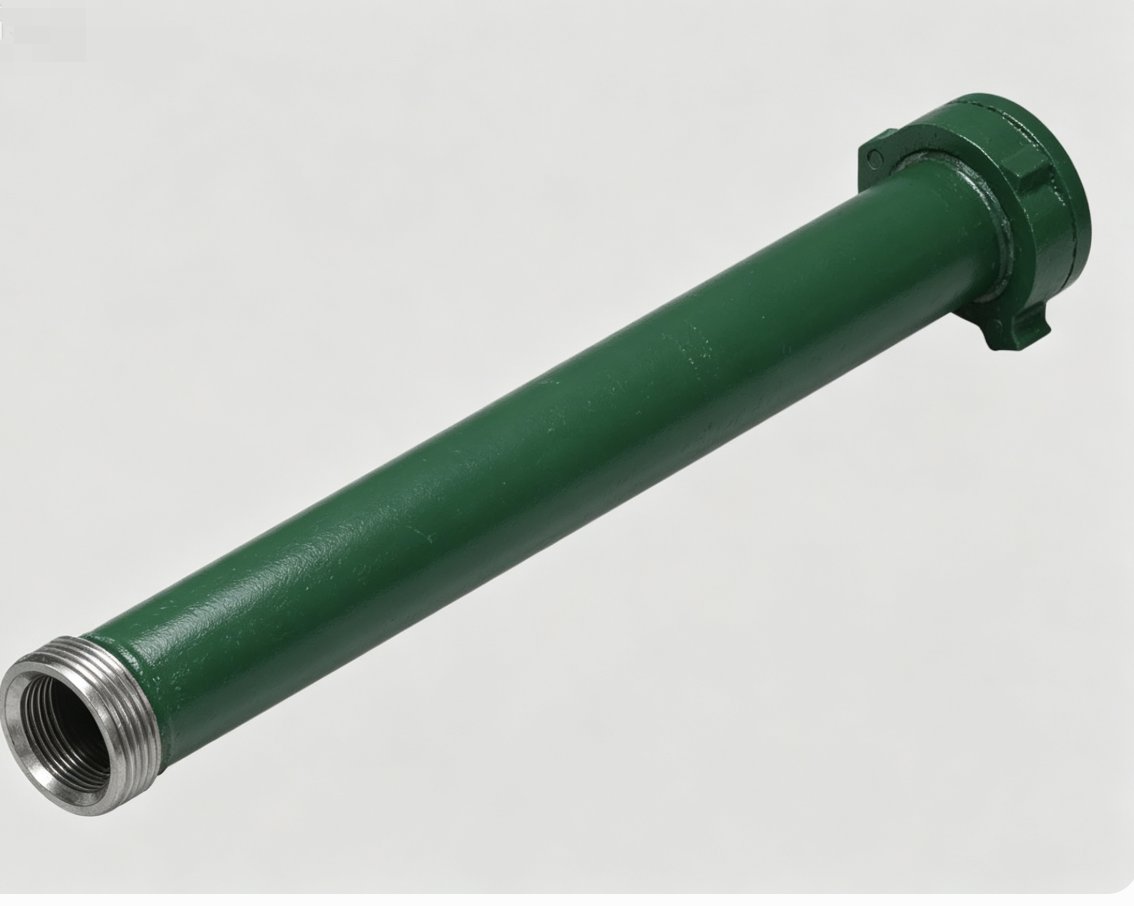

API 6A Pup Joints (Juntas de Tubo Flowline)

Tubos curtos com Hammer Union • Fig 602/1002/1502/2202 • 6.000 – 20.000 PSI

Visao Geral
Pup Joints sao tubos curtos usados como interconexoes entre equipamentos de alta pressao, normalmente em linhas de descarga, flowlines, e linhas de choke / kill. A CAMTOP oferece a gama mais completa do mercado: integral forjado (sem solda), welded (ASME IX), threaded, e NPST (Non-Pressure Seal Thread). Disponivel em servico sour gas (NACE MR0175 / ISO 15156) com rastreabilidade total.

Caracteristicas Principais

Caracteristica	Descricao
Comprimento Customizado	Comprimentos padrao: 0.5m, 1m, 1.5m, 2m, 3m, 5m, 10ft. Customizado sob pedido.
Hammer Union Macho / Femea	Conexao rapida por martelo, sem ferramentas, desmontagem rapida.
Pressao de Teste 1.5x	Todos testados a 150% da working pressure por 30 min antes do envio.
Sour Service H2S	Material NACE MR0175 / ISO 15156 para ambientes H2S / CO2.
Bore Liso	Integral pup joint tem bore sem restricao para maxima capacidade de fluxo.
Codigo ASME IX	Welded tipo executado por soldadores qualificados (ASME IX / EN 287-1).
Rastreabilidade Total	EN 10204 3.1 MTC + certificacao API 6A / 16C completa.

Tipos de Pup Joints

Tipo	Range	Pressure	Material Padrao
Integral Forjado	Fig.602 – Fig.2202 2″ – 4″	6.000 – 20.000 PSI	AISI 4140 (liga)
Welded	Fig.206 – Fig.2202 2″ – 4″	6.000 – 20.000 PSI	Union: A350 LF2 / 4130 Pipe: A333 Gr.6 / 4130
NPST (Non-Pressure Seal Thread)	Fig.602 / Fig.1002 / Fig.1502 2″ – 4″	6.000 – 15.000 PSI	AISI 4140 (liga)
Threaded	Fig.602 – Fig.1502 2″ – 4″	6.000 – 15.000 PSI	AISI 4140 / Inox 410

Especificacoes Tecnicas

Parametro	Valor / Opcoes
Padrao	API Spec 6A / API Spec 16C, NACE MR0175, ISO 15156, ASME IX / EN 287-1
Working Pressure	6.000 – 20.000 PSI (Standard) / 5.000 – 10.000 PSI (Sour Service)
Size (Nominal Bore)	1-1/2″, 2″, 3″, 4″
End Connections	Hammer Union (Weco Wing) Fig 100 / 206 / 207 / 602 / 1002 / 1502 / 2002 / 2202
Comprimentos Padrao	0.5m, 1m, 1.5m, 2m, 3m, 5m, 10ft / Customizado
Material Class	AA, BB, CC, DD, EE
PSL	PSL 1, PSL 2, PSL 3, PSL 4
PR	PR 1, PR 2
Temperatura	-29°C a +121°C (Standard) / -46°C a +121°C (Classe LU)
Material Integral	AISI 4140 liga, AISI 410 SS, A350 LF2, ASTM A105
Working Medium	Oleo, Gas Natural, Lama, Gas com H2S / CO2 (sour service)
Test Pressure	1.5x Working Pressure – 30 min hold
Certificado	EN 10204 3.1 MTC + API 6A traceability

Tabela de Figuras × Pressao (Fig 602 / 1002 / 1502 / 2202)

Figura	Standard Service PSI	Sour Service PSI	Diametros Disponiveis	Weight (lb/ft)
Fig 602	6.000 (42 MPa)	5.000 (35 MPa)	1″, 1-1/2″, 2″, 3″, 4″	3.20 (2″)
Fig 1002	10.000 (70 MPa)	7.500 (53 MPa)	1″, 2″, 3″, 4″	4.80 (2″)
Fig 1502	15.000 (105 MPa)	10.000 (70 MPa)	2″, 3″, 4″	7.43 (2″) / 17.46 (3″)
Fig 2202	20.000 (140 MPa)	15.000 (105 MPa)	3″, 4″	21.5 (3″) / 26.0 (4″)

Comprimentos Padrao / Dimensoes

Comprimento (L)	Fig 1502 2″	Fig 1502 3″	Fig 1502 4″
0.5 m / 1.6 ft	Standard	Standard	Standard
1 m / 3.3 ft	Standard	Standard	Standard
1.5 m / 5 ft	Standard	Standard	Standard
2 m / 6.6 ft	Standard	Standard	Standard
3 m / 10 ft	Standard	Standard	Standard
5 m / 16.4 ft	Custom	Standard	Standard

Testes e Inspecao

Item	Especificacao
Teste Hidrostatico	API 6A / 16C – 1.5x WP, 30 min hold, 100% do lote
Teste Pneumatico	Verificacao de solda, 80 PSI (quando aplicavel)
PMI – Material ID	100% Positive Material Identification ASTM E572
Radiografia (welded)	100% RT das soldas conforme ASME IX / API 1104
UT Testing	Deteccao de defeitos internos conforme ASME V
Dimensional	Bore + centerline-to-face conforme API 6A
Certificado	EN 10204 3.1 + API traceability completo

Aplicacoes

• Well Testing (testes de poco) – conexoes rapidas
• Cementing Units – bombas de cimento alta pressao
• Fracturing Operations – frac manifold linhas de 15K PSI
• Acidizing & Stimulation – injecao de acido / quimicos
• Choke & Kill Lines – interconexoes choke manifold
• Discharge Lines – linhas de descarga de manifold
• Frac Tree – frac tree conexoes com hammer union
• Coiled Tubing Units – injecao via CT

Por que escolher a CAMTOP?

Diferenciais:
• 3 tipos principais: Integral forjado, Welded e NPST – cobrindo todas as aplicacoes
• Comprimentos customizados: 0.5m, 1m, 1.5m, 2m, 3m, 5m, 10ft ou sob projeto
• Compatibilidade 100% Weco Wing / Chiksan / SPM / FMC
• Hydrostatic test 1.5x WP, certificate EN 10204 3.1
• Sour service NACE MR0175 / ISO 15156 certificado
• Soldadores ASME IX qualificados para tipo Welded
